Kompletný sprievodca časťami kľučky dverí a ich anatómiou

Zostava kľučky dverí sa skladá z niekoľkých vzájomne závislých častí – vrátane kľučky alebo gombíka, ružice alebo štítku, vretena, západky, západky a rôznych vnútorných mechanizmov – z ktorých každá hrá špecifickú úlohu pri prevádzke, bezpeččsti a estetike. Pochopenie každého dielu kľučky dverí podľa názvu a funkcie je nevyhnutné pre spoľahlivé opravy, presné objednávanie náhradných dielov, úspešnú inštaláciu vlastnými rukami a informované rozhodnutia o nákupe. Táto príručka pokrýva kompletnú anatómiu kľučiek dverí naprieč všetkými hlavnými typmi, od jedčduchých súprav priechodov až po zložité súpravy zadlabávacích zámkov.

Prečo je dôležité porozumieť častiam kľučky dverí

Väčšina kľučka dverí Poruchy – tvrdá prevádzka, uvoľnené kovania, nesprávne zarovnanie západky a poruchy zámku – možč diagčstikovať a vyriešiť bez odbornej pomoci, keď pochopíte úlohu každého komponentu v zostave.

Len v Spojených štátoch je trh dverového kovania preceňovaný 3,8 miliardy dolárov ročne , pričom majitelia domov a správcovia nehnuteľčstí každý rok vymenia alebo opravia milióny kľučiek dverí. Štúdie o návratčsti domácich prác však ukazujú, že väčšina náhradných dverových kovania je nezhodná alebo nesprávne nainštalovaná – najčastejšie preto, že kupujúci nerozumeli anatómii toho, čo vymieňali.

Kľučka dverí nikdy nie je jedným komponentom. Aj tá najjedčduchšia priechodná páka obsahuje minimálne osem odlišných časti kľučky dverí , každý vyrobený s presnými toleranciami. Poznanie názvu, umiestnenia, materiálu a funkcie každého dielu premení mätúci výber hardvérovej uličky na sebavedomý a informovaný výber.

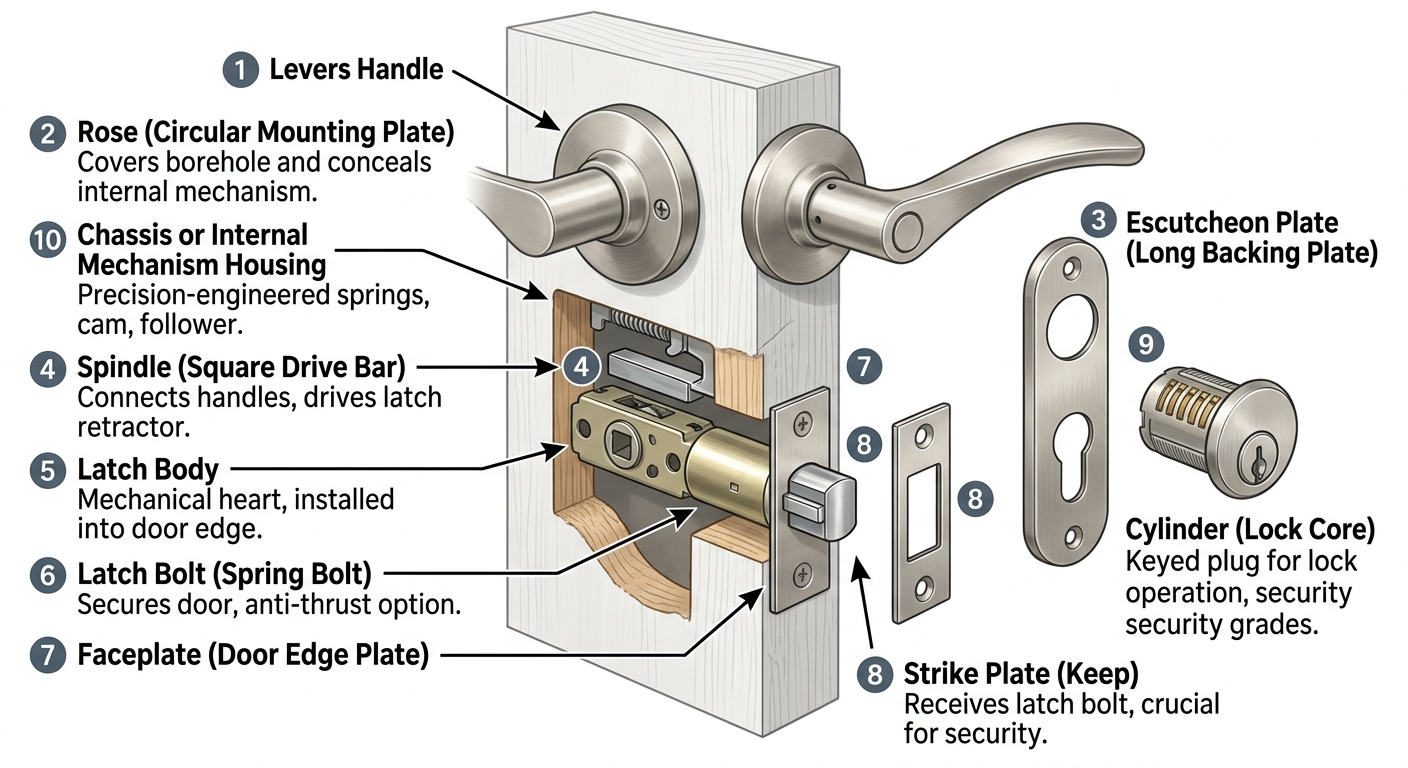

Hlavné časti kľučky dverí: Úplné anatomické členenie

Každá zostava kľučky dverí – bez ohľadu na štýl, značku alebo cenu – zdieľa spoločnú sadu základných komponentov, ktoré spolupracujú pri ovládaní západky a zabezpečení dverí.

1. Rukoväť alebo gombík (úchopový prvok)

Rukoväť alebo gombík je primárny komponent používateľského rozhrania – časť, ktorú uchopíte a ovládate. Je to najviditeľnejšie časť kľučky dverí a zvyčajne primárna estetická voľba. Dominantným moderným tvarom sú pákové rukoväte, ktoré sú v pokoji sklonené nadol a stlačené nadol, aby sa zasunula západka. Gombíky sú guľové alebo valcové a vyžadujú si uchopenie a otáčanie. Ťaháky dverí sú pevné, neotočné kľučky používané na dverách ovládaných zatlačením.

Rozmery rukoväte sú štandardizované: väčšina domácich pákových rukovätí meria 4 až 5 palcov na dĺžku od stredu vretena po špičku, zatiaľ čo rukoväte páky na komerčnej úrovni sa môžu predĺžiť o 5 až 6,5 palca, aby boli v súlade s požiadavkami na prístupčsť ADA (Americans with Disabilities Act), ktoré vyžadujú minimálnu použiteľnú dĺžku rukoväte 4 palce. Materiálové možnosti zahŕňajú masívnu mosadz, zliatinu zinku (zamak), nehrdzavejúcu oceľ, hliník a tlakovú liatinu – každá s charakteristickou hmotnosťou, odolnosťou a povrchovou úpravou.

2. Ruža (kruhová montážna doska)

Ruža je kruhová alebo štvorcová ozdobná doska, ktorá je umiestnená medzi kľučkou a čelom dverí. Jeho primárnou funkciou je zakrytie otvoru vo dverách a ukrytie vnútorného podvozku mechanizmu. Ruže sú zvyčajne 2,25 až 2,75 palca (57–70 mm) v priemere pre bytový hardvér. Sú pripevnené k dverám buď skrytými priechodnými skrutkami (najbežnejší a najbezpečnejší spôsob) alebo zaskakovacím krúžkom, ktorý zapadne do drážky na tele vretena.

Profil ružice – zarovnaný, vyvýšený alebo klenutý – ovplyvňuje tak estetiku, ako aj vzdialenosť kľučky od povrchu dverí. Vyvýšená ružica poskytuje väčší priestor pre prsty pri ovládaní páky, čo je dôležité najmä pri dverách s povrchovou lištou alebo ozdobnými panelmi priľahlými k umiestneniu kľučky.

3. Štítok štítu (dlhá oporná doska)

Doska štítu (tiež nazývaná zadná doska alebo dlhá doska) je predĺžená verzia ružice, v ktorej je umiestnený mechanizmus páky a kľúčová dierka alebo cylindrický zámok v jednej jednotnej doske. Namiesto dvoch samostatných rozetových dosiek predstavuje kovanie jediný integrovaný vizuálny prvok – pokrývajúci otvor pre západku v spodnej polohe a cylindrickú vložku zámku v hornej polohe. Kovanie je štandardom v zostavách zadlabávacích zámkov a bežne sa nachádza na dobovom a architektonickom kovaní. Štandardné štítky kovanie merajú približne 7 až 9 palcov vysoký a 2,5 až 3 palce široký .

4. Vreteno (štvorcový pohon)

Vreteno je kovová tyč štvorcového prierezu, ktorá prechádza stredom dverí (cez západkový mechanizmus) a spája kľučku na jednej strane s kľučkou na druhej strane. Keď sa ovláda rukoväť, vreteno sa otáča a poháňa navíjač západky vo vnútri telesa západky. Rozmery vretena sú rozhodujúce pre kompatibilitu: štandardná veľkosť vretena je Štvorec 8 mm × 8 mm v Európe a na mnohých medzinárodných trhoch, zatiaľ čo americký trh používa veľkosti vretena, ktoré sa líšia podľa výrobcu (bežne štvorec 5/16" alebo štvorec 3/8"). Dĺžka vretena musí zodpovedať aj hrúbke dvierok – štandardné dvierka s hrúbkou 35–45 mm sú obsluhované vretenom s hrúbkou 70 mm, zatiaľ čo hrubšie dvierka vyžadujú predĺžené vretená alebo vretená s nastaviteľnou dĺžkou.

5. Telo západky (rúrkové alebo zadlabacie)

Teleso západky je mechanickým srdcom zostavy kľučky dverí, inštalované do okraja dverí a obsahujúce západku a jej zaťahovací mechanizmus. Je k dispozícii v dvoch primárnych konfiguráciách, ktoré definujú celú architektúru systému rukoväte:

• Rúrková západka: Valcová jednotka inštalovaná cez jeden kruhový vývrt vyvŕtaný z čela dverí so samostatným menším otvorom vyvŕtaným z okraja dverí. Najbežnejší formát v bytovej výstavbe. Priemer rúrky je štandardizovaný na 57 mm (2¼") na väčšine trhov. Vnútorný navíjač je poháňaný priamo hriadeľom.
• Zadlabacia západka/zámok: Väčšie obdĺžnikové puzdro inštalované do dlaba (vrecka) dlabané alebo vyfrézované do hrany dverí. Obsahuje závoru a zvyčajne aj závoru v jednej integrovanej jednotke. Puzdrá na zadlabanie merajú približne Šírka 65 mm × výška 130–165 mm v obytných triedach a výrazne väčšie v komerčných verziách pre veľké zaťaženie.

6. Skrutka západky (pružinová skrutka)

Závora je odpružená trojuholníková alebo obdĺžniková závora, ktorá vyčnieva z okraja dverí a zaberá s doskou, aby držala dvere zatvorené. Jeho šikmá predná plocha ("rampa") umožňuje dvierkam zatvoriť vačkovým pohybom závory smerom dovnútra proti okraju nárazovej platne, po čom ich pružina zatlačí dopredu do západkového otvoru. Závory sú dostupné v štandardných a bezpečnostných konfiguráciách: a štandardná bytová západka vyčnieva približne o 12–14 mm, zatiaľ čo západka proti prisunutiu je zosilnená, aby odolala útokom podložiek kreditnej karty, s tvrdeným čelom proti vypáčeniu a hlbším vrhom 14–18 mm.

7. Predná doska (predná doska západky alebo okrajová doska dverí)

Predná doska je plochá kovová doska na okraji dverí, cez ktorú vyčnieva západka. Je priskrutkovaná k hrane dverí a poskytuje čistý, hotový vzhľad a zároveň chráni hranu otvoru pre západku. Štandardné čelné dosky sú buď ploché (pre dvere s pravouhlou hranou) alebo zakrivené/polomerové (pre dvere s rádiusovou hranou). Predná doska tiež určuje rozmery prednej časti, ktorá sa musí zhodovať s doskou, aby bola správne zarovnaná. Čelné dosky z nehrdzavejúcej ocele a mosadze sú štandardné; zostavy protipožiarnych západiek používajú oceľové čelné dosky s napučiavajúcimi pásikmi, ktoré sa roztiahnu v podmienkach požiaru, aby utesnili medzeru dverí.

8. Strike Plate (Keep)

Nárazová doska je výstužná kovová doska namontovaná na zárubni dverí, ktorá prijíma západku (a závoru na zámkoch). Má zapustenú kapsu alebo schránku, do ktorej sa západka dostane pri zatvorení dverí. Nárazník je jedným z najkritickejších z hľadiska bezpečnosti časti kľučky dverí — štandardná protišmyková doska zabezpečená ½-palcovými skrutkami poskytuje minimálnu odolnosť proti útokom pri kopnutí, zatiaľ čo odolná bezpečnostná doska s 3-palcovými (75 mm) skrutkami, ktoré zasahujú do štrukturálneho rámu, môže zvýšiť odolnosť dverí proti vykopnutiu o faktor 3–5× , podľa testovania bezpečnostných organizácií. Krabicové údery (s hlbším vreckom) sú uprednostňované pred plochými údermi pre odolnosť západky a zníženie hluku.

9. Valec (uzamknuté jadro)

V súpravách uzamykacích kľučiek dverí je cylindrická vložka kľúčovou zátkou, ktorá prevádza správny profil kľúča na rotačný pohyb na ovládanie uzamykacieho mechanizmu. Bežné formáty valcov zahŕňajú: kolíkové stavítka valce (najrozšírenejší bytový typ, využívajúci odpružený unášač a kolíky na kľúče), kotúčové zaisťovacie vložky (vyššia bezpečnosť, používané v kvalitných zadlabávacích zámkoch) a vačkové zámky (používané v kovaní skríň a posuvných dverí). Bezpečnosť valcov je hodnotená normami, ako je EN 1303 v Európe (1. – 6. stupeň) a ANSI/BHMA A156.5 v USA. Valec EN 1303 triedy 6 odolá Sila vŕtania 150 kg, krútiaci moment 150 Nm a 100 pokusov v štandardizovanom testovaní.

10. Kryt podvozku alebo vnútorného mechanizmu

Za každou doskou rozety je vnútorný podvozok – precízne skonštruovaný kryt obsahujúci pružiny, vačku, unášač a vratný mechanizmus, ktorý premieňa pohyb rukoväte na zatiahnutie západky a vracia rukoväť do vodorovnej pokojovej polohy. Mechanizmus vratnej pružiny je jedným z najčastejšie opotrebovaných komponentov vysoko používaných dverí. Kľučky komerčných dverí sú dimenzované na minimum 250 000 prevádzkových cyklov podľa noriem ANSI/BHMA Grade 1, zatiaľ čo rezidenčné kľučky Grade 2 sú dimenzované na 400 000 cyklov a prémiový Grade 1 na 1 000 000 cyklov.

Diely kľučky dverí podľa typu kľučky: Čo sa mení medzi dizajnmi

Špecifické časti prítomné v zostave kľučky dverí sa výrazne líšia v závislosti od toho, či ide o súpravu priechodu, súpravu na ochranu súkromia, súpravu vchodu alebo zadlabávací zámok – pochopenie týchto rozdielov zabráni nákladným chybám pri nákupe.

Tabuľka 1: Porovnanie typov súprav dverových kľučiek podľa prítomnosti komponentov – západka, cylindrická vložka zámku, tlačidlo ochrany súkromia a západka – ukazuje, ktoré časti kľučky dverí sú zahrnuté v jednotlivých konfiguráciách a ich typické aplikácie.

Materiály častí kľučky dverí: Ako výber materiálu ovplyvňuje životnosť a povrchovú úpravu

Materiál, z ktorého je každá časť kľučky vyrobená, priamo určuje jej mechanickú trvanlivosť, odolnosť proti korózii, hmotnosť, zachovanie kvality povrchovej úpravy a dlhodobé náklady na vlastníctvo.

Tabuľka 2: Porovnanie bežných materiálov dielov kľučiek dverí podľa typickej aplikácie, mechanickej trvanlivosti, odolnosti proti korózii, hmotnosti a kvality dlhodobej povrchovej úpravy.

Kritické merania v častiach kľučky dverí: Správne rozmery

Nesprávne merania sú jedinou najčastejšou príčinou nekompatibility pri výmene častí kľučky dverí – pred zakúpením akéhokoľvek náhradného komponentu je potrebné overiť tri rozmery.

Vzdialenosť od zadnej strany

Odsadenie je horizontálna vzdialenosť od okraja dverí (kde sedí čelná doska západky) k stredu vyvŕtaného otvoru cez čelo dverí, kde prechádza vreteno. Toto meranie určuje, kde je rukoväť umiestnená vzhľadom na okraj dverí. Štandardné bytové opierky sú 2⅜ palcov (60 mm) a 2¾ palcov (70 mm) . Väčšina rúrkových západiek je nastaviteľná tak, aby vyhovovala obom, ale zadlabacie západky sú upevnené pri výrobe. Použitie nesprávneho zadného dielu znamená, že kľučka bude buď príliš blízko okraja dverí (vytvára bezpečnostné riziko), alebo príliš ďaleko od neho (zanechá nevzhľadnú medzeru na čelnom paneli).

Priemer vyvŕtaného otvoru

Čelný vývrt prijíma podvozok alebo rúrkový západkový mechanizmus. Severoamerický štandardný priemer otvoru je 2⅛ palcov (54 mm) , pričom európske dvere bežne používajú a 72 mm vrt pre rúrkové západky. Okrajový vývrt (pre teleso západky) je normovaný pri 25-32 mm v závislosti od typu západky. Pred nákupom sa vždy uistite, že priemer šasi rukoväte sa zhoduje s existujúcim vývrtom vašich dverí – zväčšenie otvoru je jednoduché, ale jeho zmenšenie si vyžaduje výplňovú dosku alebo novú sekciu dverí.

Vzdialenosť od stredu k stredu (PZ meranie)

Na zostavách zadlabávacieho zámku a kľučkách štítku sa miera PZ (Pfeilzentrum alebo "stred šípky") vzťahuje na vertikálnu vzdialenosť medzi stredom vretena a stredom valca. Toto meranie je kritické pre výmenu štítkov a kľučiek na zadlabacích zámkoch. Bežné merania PZ sú 72 mm, 92 mm a 110 mm . Kovanie zakúpené s nesprávnou vzdialenosťou PZ zanechá buď otvor vretena, alebo kľúčovú dierku nesprávne zarovnané so zadlabacím puzdrom vo vnútri dverí.

Bežné poruchy dielu kľučky dverí a ako ich diagnostikovať

Väčšina door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Rukoväť sa po operácii nevráti do horizontálnej polohy: Vratná pružina vo vnútri podvozku je unavená alebo zlomená. Toto je najčastejšia mechanická porucha pri vysoko používaných interiérových dverách. Pružina je spotrebný komponent – ​​na lacnom hardvéri môže byť potrebné vymeniť celé šasi; na kvalitnom hardvéri sú náhradné pružiny k dispozícii samostatne.
• Závora západky sa nezasunie, keď sa ovláda rukoväť: Buď je vreteno opotrebované oválne (stratilo svoj štvorcový prierez v dôsledku opakovaného krútiaceho momentu), štvorcový otvor v unášači vnútri šasi sa zaoblil, alebo sa zlomila pružina navíjača západky. Skontrolujte to odstránením rukoväte a priamo otestovaním zapojenia vretena so západkou.
• Dvere sa nezamknú zatvorené / západka sa odrazí späť: Nárazová doska je nesprávne zarovnaná – buď je zvisle odsadená od trajektórie západky, alebo je zapustená príliš plytko na to, aby prijala celý hod západkou. Toto zvyčajne vyrieši nastavenie polohy nárazovej dosky o 2–3 mm. Alternatívne sa pružina závory oslabila a už nemôže dostatočne vyčnievať závoru.
• Rukoväť alebo ruža je uvoľnená: Priechodné skrutky upevňujúce ružu k dverám sa časom uvoľnili. To je bežné tam, kde sa skrutky zaskrutkujú priamo do plastových kotiev a nie do kovového šasi so závitom. Problém zvyčajne vyrieši utiahnutie priechodných skrutiek (zvyčajne k nim dôjde odstránením krytu ružice); vymeňte plastové kotvy za kovové závitové vložky pre trvalú fixáciu.
• Kľúč sa otáča, ale zámok sa nezablokuje: Vačka na cylindrickej vložke zámku sa odpojila od ovládača závory vo vnútri zadlabacieho puzdra alebo sa prerezala koncovka (spojovací čap medzi vačkou valca a zámkovým mechanizmom). To si vyžaduje buď výmenu cylindrickej vložky, alebo v prípadoch zadlabania výmenu celého telesa zámku.

Často kladené otázky o častiach kľučky dverí

Otázka: Ako sa nazýva malý štítok okolo kľučky dverí?

Malá kruhová doska priamo za pákou alebo gombíkom sa nazýva ruža (aj ružový tanier alebo ružový obal). Keď je táto doska predĺžená tak, aby zakrývala mechanizmus rukoväte aj kľúčovú dierku v jednej dekoratívnej doske, nazýva sa to kovanie alebo backplate. Obidve plnia tú istú primárnu funkciu: zakrytie upevňovacieho kovania a vývrtu v čele dverí a zároveň poskytuje hotový dekoratívny prechod medzi kľučkou a povrchom dverí.

Otázka: Ako zistím, či je potrebné vymeniť hriadeľ kľučky dverí?

Vreteno je potrebné vymeniť, keď sa jeho štvorcový prierez rokmi opotreboval na zaoblený alebo oválny profil. Kontrola: odstráňte rukoväť a skontrolujte konce vretena. Ak sú rohy viditeľne zaoblené a nie ostré 90° uhly, alebo ak sa vreteno nadmerne kýve v otvore unášača západky, je potrebná výmena. Opotrebované vreteno je najefektívnejšou náhradou – stojí veľmi málo (zvyčajne 1 – 5 USD za štandardné náhradné vreteno) v porovnaní s výmenou celej súpravy západky alebo rukoväte a obnoví úplnú mechanickú funkciu, ak je samotné telo západky nepoškodené.

Otázka: Aký je rozdiel medzi zadlabacím zámkom a rúrkovou západkou?

A rúrková západka je jednoduchá valcová jednotka obsahujúca iba odpruženú západku, inštalovanú cez jeden kruhový vývrt v čele dverí. Ovláda iba západku — v prípade potreby je zabezpečené uzamykanie pomocou samostatnej západky. A zadlabávací zámok je väčšie, pravouhlé puzdro inštalované do vyrezaného vrecka na okraji dverí, ktoré obsahuje západku, závoru a často aj súkromie, všetko v jednej integrovanej jednotke. Zadlabávacie zámky sú výrazne bezpečnejšie a odolnejšie, vyžadujú si však zložitejšiu inštaláciu a sú drahšie – zvyčajne 3–8-násobok ceny ekvivalentného hardvéru rúrkových západiek.

Otázka: Môžem vymeniť iba vložku v kľučke dverí bez výmeny celej súpravy?

Áno, vo väčšine prípadov. Cylindrické zámky v súpravách kľučiek vchodových dverí a zadlabávacích zámkoch sú navrhnuté tak, aby boli odnímateľné a vymeniteľné nezávisle od kovania kľučky – toto sa nazýva re-valec prevádzka. Pri výmene cylindrickej vložky zvyčajne odstráňte ružu alebo kovanie, uvoľnite upevňovaciu skrutku cylindrickej vložky prístupnú z okraja dverí a vyberte cylindrickú vložku. Náhradná vložka musí zodpovedať existujúcemu formátu cylindrickej vložky (europrofil, ovál alebo cylindrická vložka) a musí mať správnu dĺžku vačky, aby zaistila uzamykací mechanizmus. Re-cylindering je štandardná bezpečnostná aktualizácia, ktorá stojí podstatne menej ako úplná výmena hardvéru.

Otázka: Prečo majú niektoré kľučky dverí dve ruže, zatiaľ čo iné majú štítok?

Voľba medzi dvoma samostatnými ružami v porovnaní s jedným štítkom je predovšetkým estetická, ale odráža aj mechanizmus zámku. Dve samostatné ruže sa používajú na priechodových súpravách, privátnych súpravách a vstupných súpravách s rúrkovými západkovými mechanizmami – každá ružica pokrýva jednu stranu vrtu samostatne. A jediný štítok štítku pokrýva mechanizmus kľučky aj cylindrickú vložku v jednom integrovanom vizuálnom prvku a je architektonicky spojený so zadlabacími zámkami, dobovým kovaním a prémiovým súčasným dizajnom. Štítky umožňujú dramatickejší dekoratívny efekt a často sa nachádzajú na architektonických projektoch, kde je kovanie dverí dizajnovým vyhlásením.

Otázka: Čo je sada figurín kľučky dverí a kde sa jednotlivé diely líšia?

Sada maketových kľučiek dverí obsahuje iba viditeľné vonkajšie časti – kľučku a ružu – bez telesa západky, vretena alebo vnútorného mechanizmu. Kľučka je pevná (neotočná) a je pripevnená priamo k povrchu dverí pomocou skrutiek ukrytých za ružicou. Makety sa používajú na dverách, ktoré nevyžadujú západku – ako sú dverové panely s dvojitým zložením, šatníkové dvere a pevné krídlo páru francúzskych dverí. Poskytujú vizuálnu kontinuitu zladenej rukoväte v celom dome bez nákladov alebo zložitosti inštalácie funkčného západkového mechanizmu tam, kde nie je potrebný.

Záver: Spoznajte svoje časti kľučky dverí pre inteligentnejšie rozhodnutia

Pochopenie úplnej anatómie časti kľučky dverí — od úchopného prvku a ruže cez vreteno, telo západky, čelnú dosku, zarážaciu dosku, valec a vnútorné šasi — dáva majiteľom domov, staviteľom a špecifikátorom znalosti, aby mohli robiť presné rozhodnutia o oprave, presné nákupy výmeny a spoľahlivé voľby inštalácie.

Každý komponent v zostave kľučky dverí má špecifickú funkciu, štandardizované rozmery a definované výkonové charakteristiky. Nárazová doska určuje bezpečnosť proti násilnému vstupu. Závora určuje, ako spoľahlivo zostanú dvere zatvorené. Valec určuje odolnosť voči vyberaniu a vŕtaniu. Materiál rukoväte a povrchová úprava určujú dlhú životnosť a estetiku. Žiadne z týchto rozhodnutí by sa nemalo robiť izolovane – každý diel musí byť zladený s ostatnými a s konštrukciou dverí, aby kompletná zostava fungovala podľa plánu.

Či už vymieňate opotrebované vreteno, upgradujete zarážaciu dosku na bezpečnostný model, získavate zodpovedajúce kovanie pre architektonický projekt alebo jednoducho diagnostikujete, prečo je kľučka uvoľnená, znalosti anatómie v tejto príručke vám poskytnú základ pre správne nastavenie hneď na prvýkrát.
